マザーボードは、パソコンを構成する各パーツを載せる土台部分にあたります。
その特性上、品質の善し悪しが直接PCのパフォーマンスを大きく左右するため、
確かな製品を選択する必要があります。
eX.computerシリーズでは、モデル設計の段階からお客様の利用環境を想定した
動作検証を行い、その中でも安定性とパフォーマンス性に優れたマザーボードだけを
厳選して採用しております。
intel
AMD
X299 チップセットマザーボード
ASUS PRIME X299-A II
|
|
| ソケット形状 |
LGA 2066 |
| チップセット |
インテル® X299 |
| 対応メモリ |
DDR4- 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3800(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz規格準拠 |
メモリスロット/
最大容量 |
8基 / 最大実装容量256GB※1 |
| 内部拡張スロット※3 |
48-Lane CPU-
3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8)
2 x PCIe 3.0/2.0 x1
44-Lane CPU-
3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8)
2 x PCIe 3.0/2.0 x1
28-Lane CPU-
2 x PCIe 3.0/2.0 x16 (x16, x16/x8)
2 x PCIe 3.0/2.0 x1
|
| LAN |
1000BASE-T(100BASE-TX/10BASE-T対応)
(Intel I219V) |
| 内蔵オーディオ |
HDオーディオ（Realtek ALC S1220A） |
| ストレージ※4 |
M.2 (PCIe 3.0 x4 接続対応) ×2
シリアルATA6.0Gb/s ×8
|
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 2) Type-Cポート ×1
USB 3.2(Gen 2) ポート ×1
USB 3.2(Gen 1) ポート ×4
USB 2.0(1.1対応)ポート ×2
アナログオーディオ入出力
S/PDIF(Optical)出力 ×1
LAN(RJ45) ポート ×1
|
※4 44 レーン / 28 レーン CPUを取り付けた場合、M.2 Socket 3 第１スロット (M.2_1) は Intel X299 チップセット接続となります。
M.2_3ソケットにM.2 SATA SSDを取り付けた場合、SATA1ポートは無効になります
PCIe 3.0/2.0 x1 第2スロットとSATA7ポートは排他仕様となり同時利用はできません。
|
W790 チップセットマザーボード
ASRock W790 WS
|
|
| ソケット形状 |
LGA 4677 |
| チップセット |
インテル® W790 |
| 対応メモリ |
DDR5-DIMM |
メモリスロット/
最大容量 |
8基 / 最大実装容量2TB※1 |
| 内部拡張スロット※3 |
PCIe 5.0 x16
PCIe 5.0 x16 (max at x8 mode)
PCIe 5.0 x16
PCIe 4.0 x16 (max at x4 mode)
PCIe 5.0 x16 (max at x8 mode)
|
| LAN |
10Gb Ethernet x 2
2.5Gb Ethernet x 1 |
| 無線LAN |
Wi-Fi 802.11 a/b/g/n/ac/ax |
| Bluetooth |
Bluetooth 5.3 |
| 内蔵オーディオ |
7.1 チャンネル HDオーディオ（Realtek ALC897）
Nahimic オーディオ |
| ストレージ |
M.2 (PCIe 5.0 x4 接続対応) ×4
シリアルATA6.0Gb/s ×8
|
背面端子
（バックパネル） |
USB 4 Type-Cポート ×2
USB 3.2(Gen 2) ポート ×2
USB 3.2(Gen 1) ポート ×4
オーディオジャック ×2
LAN(RJ45) ポート ×3
|
|
Z790 チップセットマザーボード
ASUS PRIME Z790-A WIFI
|
|
| ソケット形状 |
LGA 1700 |
| チップセット |
インテル® Z790 |
| 対応メモリ |
DDR5- 7200+(O.C.)/7000(O.C.)/6800(O.C.)/6600(O.C.)/6400(O.C.)/6200(O.C.)/6000(O.C.)/5800(O.C.)/5600/5400/5200/5000/4800 MHz 規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCIe 5.0 x16 ×1
PCIe 4.0 x16 (max at x4 mode) ×1
PCIe 4.0 x4 ×1
PCIe 3.0 x1 ×2
|
| LAN |
Intel® 2.5Gb Ethernet |
| 無線LAN |
Wi-Fi 802.11 a/b/g/n/ac/ax |
| Bluetooth |
Bluetooth v5.3 |
| 内蔵オーディオ |
HDオーディオ（Realtek S1220A） |
| ストレージ |
M.2 (PCIe 4.0 x4 接続対応) ×4
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
USB 3.2(Gen 2x2) Type-Cポート ×1
USB 3.2(Gen 2) ポート ×2
USB 3.2(Gen 2) Type-C ポート×1
USB 3.2(Gen 1) ポート ×4
オーディオジャック ×3
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
|
B760 チップセットマザーボード
ASRock B760 Pro RS(ヒートシンクx2仕様)
|
|
| ソケット形状 |
LGA 1700 |
| チップセット |
インテル® B760 |
| 対応メモリ |
DDR5- 最大7200MHz (OC) /5600/5200/4800/4400/4000 MHz 規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量192GB※1 |
| 内部拡張スロット※3 |
PCIe 5.0 x16 ×1
PCIe 4.0 x16 (max at x4 mode) ×1
PCIe 3.0 x16 (max at x1 mode) ×1
PCIe 3.0 x1 ×1
|
| LAN |
Dragon RTL8125BG 2.5G LAN |
| 無線LAN |
- |
| Bluetooth |
- |
| 内蔵オーディオ |
HDオーディオ（Realtek） |
| ストレージ |
M.2 (PCIe 4.0 x4 接続対応) ×2
M.2 (PCIe 4.0 x2 接続対応) ×1
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
USB 3.2(Gen 2) Type-Cポート ×1
USB 3.2(Gen 2) ポート ×1
USB 3.2(Gen 1) ポート ×4
オーディオジャック ×3
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
|
Z690 チップセットマザーボード
ASUS TUF GAMING Z690-PLUS WIFI D4
|
|
| ソケット形状 |
LGA 1700 |
| チップセット |
インテル® Z690 |
| 対応メモリ |
DDR4- 5333(O.C.)/5133(O.C.)/5000(O.C.)/4800(O.C.)/4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3200/3000/2933/2800/2666/2400/2133 MHz 規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCIe 5.0 x16 ×1
PCIe 3.0 x16 (max at x4 mode) ×1
PCIe 3.0 x4 ×1
PCIe 3.0 x1 ×2
|
| LAN |
Intel® 2.5Gb Ethernet |
| 無線LAN |
Wi-Fi 802.11 a/b/g/n/ac/ax |
| Bluetooth |
Bluetooth v5.2 |
| 内蔵オーディオ |
HDオーディオ（Realtek） |
| ストレージ※4 |
M.2 (PCIe 4.0 x4 接続対応) ×4
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
USB 3.2(Gen 2x2) Type-Cポート ×1
USB 3.2(Gen 2) ポート ×2
USB 3.2(Gen 1) Type-C ポート×1
USB 3.2(Gen 1) ポート ×4
オーディオジャック ×5
S/PDIF(Optical)出力 ×1
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
※4 M.2_2ソケットにM.2 SATA SSDを取り付けた場合、SATA2ポートは無効になります。
|
MSI PRO Z690-A WIFI
|
|
| ソケット形状 |
LGA 1700 |
| チップセット |
インテル® Z690 |
| 対応メモリ |
最大DDR5-6400 MHz 規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCIe 5.0 x16 ×1
PCIe 3.0 x4 ×2
PCIe3.0 x1 ×1
|
| LAN |
Intel® I225-V 2.5Gb Ethernet |
| 無線LAN |
Intel® Wi-Fi 802.11 a/b/g/n/ac/ax |
| Bluetooth |
Bluetooth 5.2 |
| 内蔵オーディオ |
HDオーディオ（Realtek ALC897 Codec） |
| ストレージ |
M.2 (PCIe 4.0 x4 接続対応) ×3
M.2 (PCIe 3.0 x4 接続対応) ×1
シリアルATA6.0Gb/s ×6 |
背面端子
（バックパネル） |
USB 3.2(Gen 2x2) Type-Cポート ×1
USB 3.2(Gen 2) Type-Aポート ×1
USB 3.2(Gen 1) Type-A ポート×2
USB 2.0 ポート ×4
オーディオジャック ×6
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
|
B660 チップセットマザーボード
ASRock B660 Pro RS
|
|
| ソケット形状 |
LGA 1700 |
| チップセット |
インテル® B660 |
| 対応メモリ |
DDR4- 最大4800+(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 /2133規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCIe 4.0 x16 ×1
PCIe 3.0 x16 (max at x4 mode) ×1
PCIe 3.0 x1 ×2
|
| LAN |
ギガビット LAN 10/100/1000 Mb/s
(Giga PHY Intel® I219V) |
| 内蔵オーディオ |
7.1 チャンネル HD オーディオ（Realtek ALC897） |
| ストレージ※4 |
M.2 (PCIe 4.0 x4 接続対応) ×2
M.2 (PCIe 3.0 x2 接続対応) ×1
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 1) ポート ×4
USB 2.0ポート ×2
アナログオーディオ入出力
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort 1.4 ×1
マルチディスプレイ最大2画面
|
※4 M.2_2ソケットにM.2 SATA SSDを取り付けた場合、SATA0ポートは無効になります。
|
ASRock B660 Pro RS ツクモBTOパソコン仕様
M.2 SSDを冷却するM.2ヒートシンク
 |
M.2ヒートシンクを搭載、熱暴走によるデータの損失や
サーマルスロットリングによる速度の低下を
未然に防ぎます。デュアルヒートシンク仕様。 |
MSI PRO B660-A DDR4
|
|
| ソケット形状 |
LGA 1700 |
| チップセット |
インテル® B660 |
| 対応メモリ |
DDR4- 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4200(OC) / 4000(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3200 / 2933 / 2666 / 2400 /2133規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCIe 4.0 x16 ×1
PCIe 3.0 x16 (max at x4 mode) ×1
PCIe 3.0 x1 ×3
|
| LAN |
2.5GBASE-T(1000BASE-T/100BASE-TX/10BASE-T対応)
(Realtek 8125BG) |
| 内蔵オーディオ |
7.1 チャンネル HD オーディオ（Realtek ALC897） |
| ストレージ※4 |
M.2 (PCIe 4.0 x4 接続対応) ×2
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 2) Type-Cポート ×1
USB 3.2(Gen 2) ポート ×2
USB 2.0ポート ×4
オーディオジャック ×5
S/PDIF(Optical)出力 ×1
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
VGA(ミニD-Sub15) ×1
DisplayPort 1.4 ×1
マルチディスプレイ最大3画面
|
※4 M.2_2ソケットにM.2 SATA SSDを取り付けた場合、SATA8ポートは無効になります。
|
ASUS TUF GAMING B660M-E D4
|
|
| ソケット形状 |
LGA 1700 |
| チップセット |
インテル® B660 |
| 対応メモリ |
DDR4- 5333（OC）/ 5000（OC）/ 4800（OC）/ 4600（OC）/ 4400（OC）/ 4266（OC）/ 4000（OC）/ 3733（OC）/ 3600（OC）/ 3466（OC）/ 3400（OC）/ 3333（OC）/ 3200/3000/2933/2800/2666/2400/2133MHz規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCIe 4.0 x16 ×1
PCIe 3.0 x16 (max at x4 mode) ×1
PCIe 3.0 x1 ×1
|
| LAN |
Realtek 2.5Gbイーサネット |
| 内蔵オーディオ |
Realtek® 7.1chオーディオ |
| ストレージ |
M.2 (PCIe 4.0 x4 接続対応) ×2
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 2) ポート ×2
USB 3.2(Gen 1) ポート ×2
USB 2.0ポート ×2
アナログオーディオ入出力
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
|
ASRock B660M-ITX/ac
|
|
| ソケット形状 |
LGA 1200 |
| チップセット |
インテル® B660 |
| 対応メモリ |
DDR4 3200規格準拠 |
メモリスロット/
最大容量 |
2基 / 最大実装容量64GB※1 |
| 内部拡張スロット※3 |
PCI-Express4.0/3.0 x16 ×1
|
| LAN |
1000BASE-T(100BASE-TX/10BASE-T対応)
(Intel® I219-V) |
| 無線LAN |
Wi-Fi 802.11 a/b/g/n/ac |
| Bluetooth |
Bluetooth + High speed class II |
| 内蔵オーディオ |
7.1 チャンネル HD オーディオ（Realtek ALC897） |
| ストレージ※4 |
M.2 (PCIe 4.0 x4 接続) ×1
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 1) ポート ×2
USB 2.0ポート ×2
アナログオーディオ入出力
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
※4 M.2_1ソケットにM.2 SATA SSDを取り付けた場合、SATA0ポートは無効になります。
|
H610 チップセットマザーボード
ASUS PRIME H610M-A D4
|
|
| ソケット形状 |
LGA 1700 |
| チップセット |
インテル® H610 |
| 対応メモリ |
DDR4- 3200/3000/2933/2800/2666/2400/2133 MHz 規格準拠 |
メモリスロット/
最大容量 |
2基 / 最大実装容量64GB※1 |
| 内部拡張スロット※3 |
PCIe 4.0 x16 ×1
PCIe 3.0 x1 x1
|
| LAN |
ギガビット LAN 10/100/1000 Mb/s (Intel®) |
| 内蔵オーディオ |
7.1 チャンネル HD オーディオ (Realtek) |
| ストレージ |
M.2 (PCIe 3.0 x4 接続対応) ×1
M.2 (PCIe 3.0 x2 接続対応) ×1
シリアルATA3 6.0Gb/s ×4
|
背面端子
（バックパネル） |
PS/2(マウス)ポート ×1
PS/2(キーボード)ポート ×1
USB 3.2(Gen 2) ポート ×2
USB 2.0ポート ×4
オーディオジャック ×3
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
VGA(ミニD-Sub15) ×1
DisplayPort ×1
マルチディスプレイ最大3画面
|
|
Z590 チップセットマザーボード
ASUS TUF GAMING Z590-PLUS (WI-FI)
|
|
| ソケット形状 |
LGA 1200 |
| チップセット |
インテル® Z590 |
| 対応メモリ |
DDR4- 5133(O.C.)/5000(O.C.)/4800(O.C.)/4700(O.C.)/4600(O.C.)/4500(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3200/3000/2933/2800/2666/2400/2133 MHz 規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCIe 4.0/3.0 x16 ×1
PCIe 3.0 x16 (max at x4 mode) ×1
PCIe 3.0 x1 ×2
|
| LAN |
2.5Gb Ethernet
(Intel® I225-V) |
| 無線LAN |
Wi-Fi 802.11 a/b/g/n/ac/ax |
| Bluetooth |
Bluetooth 5.0 |
| 内蔵オーディオ |
HDオーディオ（Realtek ALC S1200A） |
| ストレージ※4 |
M.2 (PCIe 4.0 x4 接続対応) ×1
M.2 (PCIe 3.0 x4 接続対応) ×2
シリアルATA6.0Gb/s ×6 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 2) Type-Cポート ×1
USB 3.2(Gen 2) ポート ×1
USB 3.2(Gen 1) ポート ×2
USB 2.0ポート ×2
オーディオジャック ×5
S/PDIF(Optical)出力 ×1
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
※4 M.2_2ソケットにM.2 SATA SSDを取り付けた場合、SATA2ポートは無効になります。
また、M.2_3ソケットとSATA5/6ポートは排他仕様となり同時利用はできません。
|
MSI Z590 PRO WIFI
|
|
| ソケット形状 |
LGA 1200 |
| チップセット |
インテル® Z590 |
| 対応メモリ |
DDR4- 5333(O.C.)/5200(O.C.)/5000(O.C.)/4800(O.C.)/4600(O.C.)/4533(O.C.)/4400(O.C.)/4300(O.C.)/4266(O.C.)/4200(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(OC)/3000(OC)/2933/2800/2666/2400/2133 MHz 規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCIe 4.0/3.0 x16 ×1
PCIe 3.0 x16 (max at x4 mode) ×1
PCIe 3.0 x1 ×2
|
| LAN |
2.5Gb Ethernet
(Intel® I225-V) |
| 無線LAN |
Wi-Fi 802.11 a/b/g/n/ac/ax |
| Bluetooth |
Bluetooth 5.2 |
| 内蔵オーディオ |
HDオーディオ（Realtek ALC897） |
| ストレージ※4 |
M.2 (PCIe 4.0 x4 接続対応) ×1
M.2 (PCIe 3.0 x4 接続対応) ×2
シリアルATA6.0Gb/s ×6 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 2x2) Type-Cポート ×1
USB 3.2(Gen 2) ポート ×1
USB 3.2(Gen 1) ポート ×2
USB 2.0ポート ×4
オーディオジャック ×6
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
※4 M.2_2ソケットにM.2 SATA SSDを取り付けた場合、SATA2ポートは無効になります。
また、M.2_3ソケットとSATA5/6ポートは排他仕様となり同時利用はできません。
|
H570 チップセットマザーボード
ASRock H570 Phantom Gaming 4
|
|
| ソケット形状 |
LGA 1200 |
| チップセット |
インテル® H570 |
| 対応メモリ |
DDR4- 4800(O.C.)/3200/3000/2933/2800/2666/2400/2133 MHz 規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCIe 4.0/3.0 x16 ×1
PCIe 3.0 x16 (max at x4 mode) ×1
PCIe 3.0 x2 ×3
|
| LAN |
1000BASE-T(100BASE-TX/10BASE-T対応)
(Intel® I219V) |
| 内蔵オーディオ |
HDオーディオ（Realtek ALC 897） |
| ストレージ※4 |
M.2 (PCIe 4.0 x4 接続対応) ×1
M.2 (PCIe 3.0 x4 接続対応) ×2
シリアルATA6.0Gb/s ×6 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 2) Type-Cポート ×1
USB 3.2(Gen 2) ポート ×1
USB 3.2(Gen 1) ポート ×2
USB 2.0ポート ×2
オーディオジャック ×3
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
※4 M.2_2ソケットにM.2 SATA SSDを取り付けた場合、SATA1ポートは無効になります。
M.2_2ソケットにM.2 PCIe SSDを取り付けた場合、SATA0ポートは無効になります。
また、M.2_3ソケットにM.2 SATA SSDを取り付けた場合、SATA2ポートは無効になります。
|
ASRock H570 Phantom Gaming 4 ツクモBTOパソコン仕様
重たいグラフィックスカードを支える「強化スチールスロット」搭載
 |
M.2 SSDを冷却するM.2ヒートシンク
 |
ハイエンドグラフィックスカードを支えるため、
スチール製の高耐久スロットを搭載しています。
次世代PCI Express 4.0規格対応。 |
M.2ヒートシンクを搭載、熱暴走によるデータの損失や
サーマルスロットリングによる速度の低下を
未然に防ぎます。 |
B560 チップセットマザーボード
ASUS PRIME B560M-A
|
|
| ソケット形状 |
LGA 1200 |
| チップセット |
インテル® B560 |
| 対応メモリ |
DDR4 3200 / 2933 / 2800 / 2666 / 2400 / 2133MHz規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCI-Express4.0/3.0 x16 ×1
PCI-Express3.0 x16 (max at x4 mode) ×1
PCI-Express3.0 x1 ×1
|
| LAN |
1000BASE-T(100BASE-TX/10BASE-T対応)
(Intel® I219-V) |
| 内蔵オーディオ |
HDオーディオ（Realtek ALC897/887） |
| ストレージ※4 |
M.2 (PCIe 4.0 x4 接続対応) ×1
M.2 (PCIe 3.0 x4 接続対応) ×1
シリアルATA6.0Gb/s ×6※4 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 2) Type-Cポート ×1
USB 3.2(Gen 2) ポート ×1
USB 2.0ポート ×4
アナログオーディオ入出力
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×2
DisplayPort ×1
マルチディスプレイ最大3画面
|
※4 M.2_2ソケットにM.2 SATA SSDを取り付けた場合、SATA2ポートは無効になります。
|
MSI B560M PRO
|
|
| ソケット形状 |
LGA 1200 |
| チップセット |
インテル® B560 |
| 対応メモリ |
DDR4 3200 / 2933 / 2666 / 2133MHz規格準拠 |
メモリスロット/
最大容量 |
2基 / 最大実装容量64GB※1 |
| 内部拡張スロット※3 |
PCI-Express4.0/3.0 x16 ×1
PCI-Express3.0 x1 ×2
|
| LAN |
2.5Gbps LAN controller
(Realtek® 8125B) |
| 内蔵オーディオ |
7.1 チャンネル HD オーディオ（Realtek ALC897） |
| ストレージ※4 |
M.2 (PCIe 4.0 x4 接続) ×1
シリアルATA6.0Gb/s ×6 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 1) Type-Aポート ×4
USB 2.0ポート ×2
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
VGA(ミニD-Sub15) ×1
DisplayPort ×1
マルチディスプレイ最大3画面
|
※4 第10世代インテル Coreプロセッサー使用時、M.2ソケットはPCIe 3.0 x4 接続対応となります。
|
ASRock B560M-ITX/ac
|
|
| ソケット形状 |
LGA 1200 |
| チップセット |
インテル® B560 |
| 対応メモリ |
DDR4 3200 / 2933 / 2800 / 2666MHz規格準拠 |
メモリスロット/
最大容量 |
2基 / 最大実装容量64GB※1 |
| 内部拡張スロット※3 |
PCI-Express4.0/3.0 x16 ×1
|
| LAN |
1000BASE-T(100BASE-TX/10BASE-T対応)
(Intel® I219-V) |
| 無線LAN |
Wi-Fi 802.11 a/b/g/n/ac |
| Bluetooth |
Bluetooth 4.2 / 3.0 |
| 内蔵オーディオ |
7.1 チャンネル HD オーディオ（Realtek ALC897） |
| ストレージ※4 |
M.2 (PCIe 4.0 x4 接続) ×1
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 1) ポート ×2
USB 2.0ポート ×2
アナログオーディオ入出力
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
※4 M.2_1ソケットにM.2 SATA SSDを取り付けた場合、SATA0ポートは無効になります。
第10世代インテル Coreプロセッサー使用時、M.2_1ソケットはPCIe 3.0 x4 接続対応となります。
|
H510 チップセットマザーボード
ASRock H510M-HDV/M.2
|
|
| ソケット形状 |
LGA 1200 |
| チップセット |
インテル® H510 |
| 対応メモリ |
DDR4- 3200(OC)/2933/2800/2666/2400/2133 MHz 規格準拠 |
メモリスロット/
最大容量 |
2基 / 最大実装容量64GB※1 |
| 内部拡張スロット※3 |
PCIe 4.0 x16 ×1
PCIe 3.0 x1 x1
|
| LAN |
ギガビット LAN 10/100/1000 Mb/s
(Giga PHY Intel® I219V) |
| 内蔵オーディオ |
7.1 チャンネル HD オーディオ (Realtek ALC897) |
| ストレージ※4 |
M.2 (PCIe 3.0 x4 接続) ×1
シリアルATA3 6.0Gb/s ×4
|
背面端子
（バックパネル） |
PS/2(マウス)ポート ×1
PS/2(キーボード)ポート ×1
USB 3.2(Gen 1) ポート ×2
USB 2.0ポート ×4
オーディオジャック ×1
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
DVI-D ×1
HDMI ×1
VGA(ミニD-Sub15) ×1
マルチディスプレイ最大2画面
|
※4 M.2_2ソケットにM.2 SATA SSDを取り付けた場合、SATA0ポートは無効になります。
|
AMD WRX80
ASUS Pro WS WRX80E-SAGE SE WIFI
|
|
| ソケット形状 |
AMD Socket sWRX8 |
| チップセット |
AMD WRX80 |
| 対応メモリ |
DDR4 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz規格準拠 |
メモリスロット/
最大容量 |
8基 / 最大実装容量2048GB※1 |
| 内部拡張スロット※3 |
PCI-Express4.0x16 ×7
|
| LAN |
10Gb Ethernet ×2
(Intel X550-AT2) |
| 無線LAN |
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) |
| Bluetooth |
Bluetooth v5.2 |
| 内蔵オーディオ |
7.1 CH HDオーディオ(Realtek ALC4080) |
| ストレージ |
M.2 (PCIe 4.0 x4 接続) ×3
シリアルATA6.0Gb/s ×8 |
背面端子
（バックパネル） |
USB 3.2(Gen 2) Type-Aポート ×8
USB 3.2(Gen 2) Type-Cポート ×1
USB 3.2(Gen 2x2) Type-Cポート ×1
アナログオーディオ入出力
S/PDIF(Optical)出力 ×1
LAN(RJ45) ポート ×2
|
|
AMD TRX40
ASUS PRIME TRX40-PRO (S)
|
|
| ソケット形状 |
AMD Socket sTRX4 |
| チップセット |
AMD TRX40 |
| 対応メモリ |
DDR4 4666(OC) / 4600(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4133(OC) / 3800(OC) / 3733(OC) / 3466(OC) / 3400(OC) / 3200 / 2933 / 2800 / 2666 / 2400 / 2133 MHz規格準拠 |
メモリスロット/
最大容量 |
8基 / 最大実装容量256GB※1 |
| 内部拡張スロット※3 |
PCI-Express4.0x16(x16 Max) ×3
PCI-Express4.0x4 ×1
|
| LAN |
1000BASE-T(100BASE-TX/10BASE-T対応)
(Intel I211-AT) |
| 内蔵オーディオ |
8 CH HDオーディオ(Realtek ALC1220) |
| ストレージ |
M.2 (PCIe 4.0 x4 接続) ×3
シリアルATA6.0Gb/s ×8 |
背面端子
（バックパネル） |
USB 3.2(Gen 2) Type-Aポート ×3
USB 3.2(Gen 2) Type-Cポート ×1
USB 3.2(Gen 1) ×6
アナログオーディオ入出力
S/PDIF(Optical)出力 ×1
LAN(RJ45) ポート ×1
|
|
AMD X670E

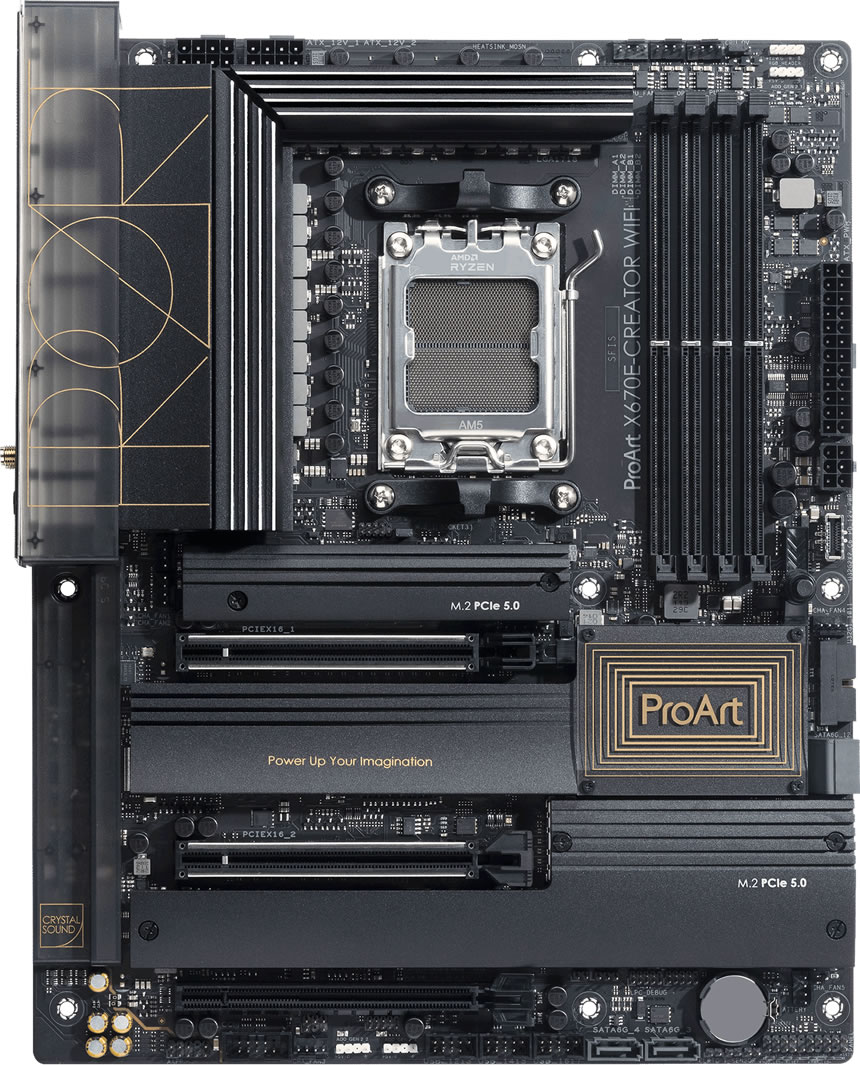

ASUS ProArt X670E-CREATOR WIFI
|
|
| ソケット形状 |
AMD Socket AM5 |
| チップセット |
AMD X670E |
| 対応メモリ |
DDR5 6400+(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200 / 5000 / 4800 規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCIe 5.0 x16 ×2 ( support x16 or x8/x8 mode )
PCIe 4.0 x16 ( support x2 mode ) ×1
|
| LAN |
Marvell® AQtion 10Gb Ethernet + Intel® 2.5Gb Ethernet |
| 無線LAN |
Wi-Fi 802.11 a/b/g/n/ac/ax ※4 |
| Bluetooth |
Bluetooth v5.2 |
| 内蔵オーディオ |
HDオーディオ（Realtek） |
| ストレージ |
M.2 ( support PCIe 5.0 x4 mode) ×2
M.2 ( support PCIe 4.0 x4 mode) ×2 ※5
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
USB4 Type-Cポート ×2
USB 3.2(Gen 2x2) Type-Cポート ×1
USB 3.2(Gen 2) Type-Aポート ×7
USB 2.0ポート ×1
オーディオジャック ×3
LAN(RJ45) ポート ×2
|
オンボード
ディスプレイ
※2 ※6 |
HDMI ×1
USB Type-C(DP接続) ×2
マルチディスプレイ最大3画面
|
※4 Wi-Fi 6E(6GHz帯)の通信は、モジュールが日本国内の認証を受けていないため、6GHz帯の通信は行えません。2.4GHzおよび5GHz帯での通信に対応します。
※5 PCIe 4.0 x16 スロットに増設した場合、M2_3スロットはx2動作となります。
※6 搭載するDisplayPort端子は入力専用でご利用頂けません。また、DisplayPort端子に入力した映像をUSB4端子からの出力する機能はサポート対象外です。BTOモデルではグラフィックスカード出力 - マザーボード入力用のDPケーブルは付属しません。
|
AMD B650
MSI B650 GAMING PLUS WIFI
|
|
| ソケット形状 |
AMD Socket AM5 |
| チップセット |
AMD B650 |
| 対応メモリ |
DDR5 7200+(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) 規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量192GB※1 |
| 内部拡張スロット※3 |
PCIe 4.0 x16 ( support x16 mode )
PCIe 4.0 x16 ( support x4 mode ) ×1
PCIe 3.0 x1 ×1
|
| LAN |
Realtek® 8125BG 2.5G LAN |
| 無線LAN |
Wi-Fi 802.11 a/b/g/n/ac/ax※4 |
| Bluetooth |
Bluetooth v5.2 |
| 内蔵オーディオ |
HD オーディオ（Realtek） |
| ストレージ |
M.2 (PCIe 4.0 x4 接続対応) ×2
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
USB 3.2(Gen 2x2) Type-Cポート ×1
USB 3.2(Gen 2) Type-Aポート ×3
USB 3.2(Gen 1) Type-Aポート ×4
オーディオジャック ×6
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ
※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
※4 Wi-Fi 6E(6GHz帯)の通信は、モジュールが日本国内の認証を受けていないため、6GHz帯の通信は行えません。2.4GHzおよび5GHz帯での通信に対応します。
|
ASRock B650M Pro RS WiFi
|
|
| ソケット形状 |
AMD Socket AM5 |
| チップセット |
AMD B650 |
| 対応メモリ |
最大DDR5 6000+(OC) |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCIe 4.0 x16 ( support x16 mode )
PCIe 3.0 x16 ( support x4 mode ) ×1
|
| LAN |
Dragon RTL8125BG 2.5Gb Ethernet |
| 無線LAN |
802.11ax Wi-Fi 6E a/b/g/n/ac/ax |
| Bluetooth |
Bluetooth v5.2 |
| 内蔵オーディオ |
7.1 チャンネル HD オーディオ（Realtek ALC897） |
| ストレージ |
M.2 ( support PCIe 5.0 x4 mode) ×1
M.2 ( support PCIe 4.0 x4 mode) ×1
M.2 ( support PCIe 4.0 x2 mode) ×1
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
USB 3.2(Gen 2) Type-Cポート ×1
USB 3.2(Gen 2) Type-Aポート ×1
USB 3.2(Gen 1) Type-Aポート ×2
USB 2.0ポート ×4
オーディオジャック ×3
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ
※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
|
AMD X570
ASRock X570 Steel Legend
|
|
| ソケット形状 |
AMD Socket AM4 |
| チップセット |
AMD X570 |
| 対応メモリ |
DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 MHz規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCI-Express4.0x16(x16 Max) ×1
PCI-Express4.0x16(x4 Max) ×1
PCI-Express4.0x1 ×3
|
| LAN |
1000BASE-T(100BASE-TX/10BASE-T対応)
(Intel I211-AT) |
| 内蔵オーディオ |
7.1 CH HD Audio with Content Protection(Realtek ALC1220 Audio Codec) |
| ストレージ |
M.2 (PCIe 4.0 x4 接続) ×2
シリアルATA6.0Gb/s ×8 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.1(Gen 2) Type-Aポート ×1
USB 3.1(Gen 2) Type-Cポート ×1
USB 3.0ポート ×6
アナログオーディオ入出力
S/PDIF(Optical)出力 ×1
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
|
AMD B550
MSI B550-A PRO
|
|
| ソケット形状 |
AMD Socket AM4 |
| チップセット |
AMD B550 |
| 対応メモリ |
DDR4 4800(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 3066 / 3000 / 2933 / 2800 / 2667 / 2400 / 2133 / 1866 MHz規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCI-Express4.0x16 ×1
PCI-Express3.0x16(x4 Max) ×1
PCI-Express3.0x1 ×2
|
| LAN |
1000BASE-T(100BASE-TX/10BASE-T対応)
(Realtek 8111H) |
| 内蔵オーディオ |
HDオーディオ(Realtek ALC892) |
| ストレージ |
M.2 (PCIe 4.0 x4 接続) ×1
M.2 (PCIe 3.0 x4 接続) ×1
シリアルATA6.0Gb/s ×6 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 2) Type-Aポート ×1
USB 3.2(Gen 2) Type-Cポート ×1
USB 3.2(Gen 1) Type-Aポート ×2
USB 2.0 Type-Aポート ×4
アナログオーディオ入出力
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
|
ASUS ROG STRIX B550-I GAMING
|
|
| ソケット形状 |
AMD Socket AM4 |
| チップセット |
AMD B550 |
| 対応メモリ |
DDR4 5000(OC) / 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3800(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3200 / 3000 / 2933 / 2800 / 2667 / 2400 / 2133 MHz規格準拠 |
メモリスロット/
最大容量 |
2基 / 最大実装容量64GB※1 |
| 内部拡張スロット※3 |
PCI-Express4.0x16 ×1
|
| LAN |
2.5GBASE-T(1000BASE-T/100BASE-TX/10BASE-T対応)
(Intel I225-V) |
| 無線LAN |
Wi-Fi 802.11 a/b/g/n/ac/ax
(Intel AX200) |
| 内蔵オーディオ |
ROG SupremeFX 7.1チャンネル HDオーディオ(コーデック S1220A) |
| ストレージ |
M.2 (PCIe 4.0 x4 接続) ×1
M.2 (PCIe 3.0 x4 接続) ×1
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
USB 3.2(Gen 2) Type-Aポート ×3
USB 3.2(Gen 2) Type-Cポート ×1
USB 2.0 Type-Aポート ×1
USB 2.0 Type-Cポート ×1
アナログオーディオ入出力
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
HDMI ×1
DisplayPort ×1
マルチディスプレイ最大2画面
|
|
AMD A520
ASUS PRIME A520M-A
|
|
| ソケット形状 |
AMD Socket AM4 |
| チップセット |
AMD A520 |
| 対応メモリ |
DDR4 4800(OC) / 4600(OC) / 4466(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3333(OC) / 3200 / 3000 / 2800 / 2666 / 2400 / 2133 MHz規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量128GB※1 |
| 内部拡張スロット※3 |
PCI-Express3.0x16 ×1
PCI-Express3.0x1 ×2
|
| LAN |
1000BASE-T(100BASE-TX/10BASE-T対応)
(Realtek 8111H) |
| 内蔵オーディオ |
HDオーディオ(Realtek ALC887) |
| ストレージ |
M.2 (PCIe 3.0 x4 接続) ×1
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 1) Type-Aポート ×4
USB 2.0 Type-Aポート ×2
アナログオーディオ入出力
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
DVI-D ×1
HDMI ×1
VGA(ミニD-Sub15) ×1
マルチディスプレイ最大3画面
|
|
ASUS PRIME A520M-E
|
|
| ソケット形状 |
AMD Socket AM4 |
| チップセット |
AMD A520 |
| 対応メモリ |
DDR4 4600(OC) / 4400(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3333(OC) / 3200 / 3000 / 2800 / 2666 / 2400 / 2133 MHz規格準拠 |
メモリスロット/
最大容量 |
2 / 最大実装容量64GB※1 |
| 内部拡張スロット※3 |
PCI-Express3.0x16 ×1
PCI-Express3.0x1 ×2
|
| LAN |
1000BASE-T(100BASE-TX/10BASE-T対応)
(Realtek 8111H) |
| 内蔵オーディオ |
HDオーディオ(Realtek ALC887) |
| ストレージ |
M.2 (PCIe 3.0 x4 接続) ×1
シリアルATA6.0Gb/s ×4 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.2(Gen 2) Type-Aポート ×1
USB 3.2(Gen 1) Type-Aポート ×4
USB 2.0 Type-Aポート ×2
アナログオーディオ入出力
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
DVI-D ×1
HDMI ×1
VGA(ミニD-Sub15) ×1
マルチディスプレイ最大3画面
|
|
AMD B450
ASUS PRIME B450-PLUS
|
|
| ソケット形状 |
AMD Socket AM4 |
| チップセット |
AMD B450 |
| 対応メモリ |
DDR4 3200(OC)/3000(OC)/2800(OC)/2667/2400/2133 MHz規格準拠 |
メモリスロット/
最大容量 |
4基 / 最大実装容量64GB※1 |
| 内部拡張スロット※3 |
PCI-Express3.0/2.0x16(x16 Max) ×1
PCI-Express2.0x16(x4 Max) ×1
PCI-Express2.0x1 ×3
|
| LAN |
1000BASE-T(100BASE-TX/10BASE-T対応)
(Realtek RTL8111H) |
| 内蔵オーディオ |
HDオーディオ(Realtek ALC887-VD2) |
| ストレージ※4 |
M.2 (PCIe 3.0 x4 接続) ×1
シリアルATA6.0Gb/s ×6 |
背面端子
（バックパネル） |
PS/2(マウス/キーボード)ポート ×1
USB 3.1(Gen 2) ポート ×2
USB 3.0(2.0/1.1対応) Type-Cポート ×1
USB 3.0(2.0/1.1対応)ポート ×2
USB 2.0(1.1対応)ポート ×2
アナログオーディオ入出力
LAN(RJ45) ポート ×1
|
オンボード
ディスプレイ※2 |
DVI-D ×1
HDMI ×1
マルチディスプレイ最大2画面
|
※4 M.2ソケットとSATA5/6ポート排他仕様となり同時利用はできません。
|
| ※ |
仕様は予告無く変更となる場合があります。
|
| ※ |
拡張スロットや増設ポートは全てが同時に使用できるとは限りません。
ご利用の構成により、速度制限や排他仕様になる場合がございます。
詳細はマザーボードのメーカーホームページより詳細をご確認ください。
|
| ※1 |
ご使用のOSによりご利用できる最大領域は異なります
|
| ※2 |
グラフィック機能を搭載していないCPUの場合はグラフィックカードが必要になります
またグラフィックカード増設時はオンボードディスプレイ端子は使用致しません
|
| ※3 |
このPCI-Expressレーン数は個別に使用できる最大数です
実際に使用できるバージョン・レーン数は使用するCPUや同時に使用するスロットの場所により異なります。
詳細はマザーボードメーカーの仕様をご確認ください
|
|
